جدول اشتال کامل پروفیل های سازه های فولادی | نکاتی در باب آنها

شناسه : 56433 18 آبان 1400 - 17:00
جدول اشتال کامل پروفیل ها از این جهت اهمیت دارد که مهندسان برای طراحی درست سازه ها به الزامات این جداول نیاز دارند تا طبق استاندارد عمل کنند.
جدول اشتال کامل پروفیل های سازه های فولادی | نکاتی در باب آنها
پ
پ

پروفیل ها و قوطی ها از مصالحی ساختمانی هستند که به وفور در ساختمان سازی، پروژه های عمرانی و صنعت مورد استفاده قرار می گیرند. به طور کلی پروفیل به قطعه ای اطلاق می شود که سطح مقطع آن در سراسر طول آن ثابت است. همچنین در دو نوع باز و بسته تولید می شود. از عمده ترین کاربرد پروفیل ها می توان به ساخت پل ها و درب و پنجره اشاره کرد. پروفیل ها در صنایع نظامی و ماشین سازی هم کاربرد دارند. این مواد تحول عظیمی در صنعت ایجاد کرده و باعث کاهش نقاط اتصال مصالح در سازه ها شدند که این موضوع مزیت بزرگی به شمار می آید. برای این که از پروفیل ها به درستی استفاده شود، نیاز است تا مهندسان و فعالان ساختمانی با استانداردهای مربوطه آشنا باشند. به همین منظور قرار است در این مقاله جدول های اشتال کامل پروفیل ها را معرفی و بررسی کنیم تا چه در هنگام خریداری و چه در طراحی سازه ها عملکرد خوبی داشته باشید.

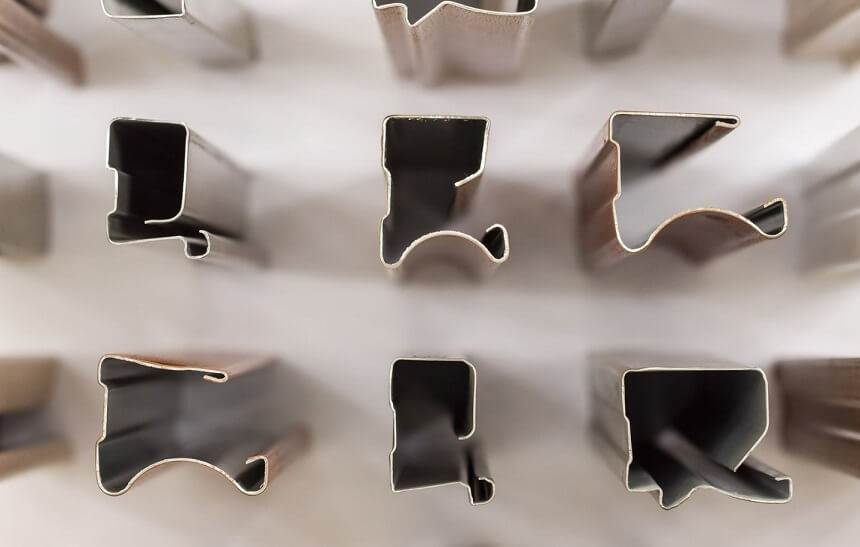

پروفیل های ساختمانی

*** معرفی کتاب جدول اشتال

جدول های اشتال کامل محصولات فولادی در کتابی توسط خانم مارتا اشنایدر بورگر که یک مهندس ساختمان آلمانی بود، در سال ۱۹۳۸ گردآوری شده است. این مهندس آلمانی کتاب های بسیاری نوشته بود و در سن ۹۸ سالگی و در سال ۲۰۰۱ درگذشت. این کتاب در بیشتر کشورهای صنعتی جهان مانند آلمان، فرانسه، آمریکا و حتی ایران بارها تجدید چاپ شده و تاکنون بیش از ۱۰۰۰۰۰ جلد از آن به فروش رسیده است.

مطالبی مانند نیروهای برشی، کششی، ممان اینرسی، جرم، اساس مقطع پلاستیک و … در جدول اشتال محصولات فولادی آمده است. این کتاب شامل مطالبی درباره انواع پروفیل های دوتایی و چندتایی، انواع قوطی ها و پروفیل ها، انواع ریل های جرثقیلی و مقادیر استاتیکی پروفیل هاست که برای بسیاری از مهندسان کاربردهای زیادی دارد. اطلاعات این جدول ها بر اساس استاندارد DIN آلمان تدوین شده است.

کتاب جداول اشتال

*** انواع جدول اشتال

جدول های اشتال کامل برای مهم ترین پروفیل ها جمع آوری شده است که شامل موارد زیر هستند:

  • جدول اشتال تیرآهن
  • جدول اشتال لوله
  • جدول اشتال میلگرد
  • جدول اشتال قوطی مربع
  • جدول اشتال قوطی مستطیل
  • جدول پروفیل T شکل
  • جدول پروفیل Z شکل
  • جدول پروفیل C شکل
  • جدول پروفیل U شکل
  • جدول پروفیل L شکل
  • جدول پروفیل لنگه دری

*** مشخصات جدول اشتال قوطی

ردیفعلامت اختصاریمشخصهواحد
۱Gوزن واحد طولKg/m
۲a*b*s / a*sابعاد قوطیmm
۳Fسطح مقطعcm۳
۴jممان اینرسی یا گشتاور سکونcm۴
۵wمدول مقطع یا گشتاور مقاومcm۳
۶iژیراسیون یا شعاع چرخش در یک محور خاصcm

*** مشخصات جدول اشتال میلگرد

موارد به کار رفته در جدول اشتال میلگرد U2، W1، G، Flache و d است. پارامتر U2 به سطح روکش میلگرد مربوط است و هرچه این عدد کم تر باشد، روکش کم تری برای مقاومت در برابر حریق نیاز است. W گشتاور مقاوم است که از آن برای تخمین مقاومت پروفیل در برابر تنش های برشی استفاده می شود. پارامتر G وزن هر متر از میلگرد و پارامتر d قطر یا سایز میلگرد را نشان می دهد. Flache سطح یک متر از میلگرد است.

*** تغییرات جداول اشتال در سال های اخیر

  • تغییر نحوه کار با فولادهای ضد زنگ
  • تدوین استاندارد جدید DIN EN 10060 برای فولادهای گرد
  • تدوین استاندارد جدید DIN EN 10059 برای فولادهای چهار گوش
  • تدوین استاندارد جدید DIN EN 10058 برای فولادهای مسطح

*** کاربرد جداول اشتال کامل

این کتاب به عنوان یک هندبوک جامع، برای فعالان بازار آهن آلات، بازرگانان و مهندسان طراح کاربردهای متفاوتی دارد. مهندس طراح به تمام اطلاعات جدول های اشتال پروفیل ها نیاز دارد و باید همه آن ها را در محاسبات طراحی اسکلت سازه ها در نظر بگیرد. اما برای بازرگانان و فعالان بازار آهن آلات، دانستن ابعاد و وزن پروفیل ها کفایت می کند.

*** مهم ترین مشخصه در جدول های اشتال کامل

مهم‌ترین مشخصه جدول های اشتال، وزن در واحد طول پروفیل است. شما می‌توانید با استفاده از رابطه زیر وزن پروفیل مورد نظر خود را محاسبه کنید و با مقایسه با جدول مربوطه، از کیفیت محصول خریداری شده اطمینان حاصل کنید. به عبارت دیگر، هرچه وزن محصول خریداری شده نزدیک به مقادیر وزنی جدول باشد، کیفیت پروفیل مطلوب تر است.

وزن = چگالی آهن × طول شاخه × ضخامت × (طول + عرض) × ۲

*** دانلود و خرید کتاب جداول اشتال کامل

اگر اهل خواندن کتاب های الکترونیکی باشید، دانلود این کتاب کار آسانی است و به راحتی می توانید به آن دسترسی پیدا کنید. نسخه چاپی آن را هم می توانید خریداری کرده و یا از کتابخانه های سطح کشور پیدا کنید. با داشتن این کتاب می توانید افزون بر مطالعه راهنمای خرید پروفیل، از استاندارهای بین المللی محصول مورد نظر هم مطلع شوید.

منبع: آرتان فولاد ایرانیان
